Bản Vẽ Kỹ Thuật Kiến Trúc

Đọc bản vẽ kỹ thuật là một kỹ năng không thể thiếu trong nhiều lĩnh vực như cơ khí, xây dựng, thiết kế hay thi công. Dù là bản vẽ chi tiết, bản vẽ kết cấu hay bản vẽ xây dựng, mỗi loại đều mang thông tin quan trọng giúp hiện thực hóa các ý tưởng kỹ thuật thành sản phẩm thực tế. Việc hiểu đúng và đọc chính xác các ký hiệu, kích thước, tỷ lệ hay phương pháp biểu diễn là bước nền tảng để tránh sai sót trong quá trình làm việc.

Một khi nắm vững cách tiếp cận bản vẽ, từ cơ bản đến chuyên sâu, việc học tập và làm việc trong môi trường kỹ thuật sẽ trở nên hiệu quả và tự tin hơn rất nhiều. Giáo trình đọc hiểu bản vẽ kỹ thuật vì thế trở thành tài liệu tham khảo thiết thực cho cả người mới bắt đầu và người đã có kinh nghiệm.

Cách Đọc Bản Vẽ Kỹ Thuật

Đọc bản vẽ kỹ thuật đòi hỏi hiểu biết về các hình chiếu và quy ước biểu diễn. Hình chiếu đứng, hình chiếu bằng và hình chiếu cạnh là ba hình chiếu cơ bản dùng để thể hiện đầy đủ hình dạng của chi tiết. Việc nắm vững mối quan hệ giữa các hình chiếu giúp xác định chính xác kích thước và hình học của vật thể trong không gian ba chiều.

Phân biệt bản vẽ theo tiêu chuẩn ISO và bản vẽ theo tiêu chuẩn Nhật (JIS) là cần thiết khi làm việc với tài liệu kỹ thuật quốc tế. Bản vẽ ISO thường sử dụng hệ thống hình chiếu thứ ba, trong khi bản vẽ Nhật dùng hệ thống hình chiếu thứ nhất, dẫn đến cách bố trí các hình chiếu trên bản vẽ khác nhau, ảnh hưởng đến cách đọc và diễn giải.

Hiểu được ý nghĩa các ký hiệu trên bản vẽ giúp đọc nhanh và chính xác yêu cầu kỹ thuật. Các ký hiệu bao gồm dung sai kích thước, độ nhám bề mặt, sai lệch hình học và kiểu lắp. Mỗi ký hiệu đều mang một thông điệp cụ thể về yêu cầu gia công, kiểm tra và tính tương thích khi lắp ráp chi tiết.

Xác định gốc thiết kế là bước quan trọng để hiểu cách đo đạc và kiểm soát kích thước trên bản vẽ. Gốc thiết kế là điểm, đường hoặc mặt được chọn làm cơ sở để xác định vị trí và dung sai của các yếu tố khác. Việc nhận biết đúng gốc thiết kế giúp đảm bảo sai số trong giới hạn cho phép và đạt yêu cầu kỹ thuật.

Cách Đọc Bản Vẽ Cơ Khí

Đọc bản vẽ cơ khí đòi hỏi hiểu biết về các hình chiếu và quy ước biểu diễn. Thường sử dụng phương pháp hình chiếu vuông góc theo tiêu chuẩn ISO hoặc JIS. Hình chiếu đứng, hình chiếu bằng và hình chiếu cạnh giúp thể hiện đầy đủ hình dạng và kích thước của chi tiết. Việc xác định đúng mối quan hệ giữa các hình chiếu là nền tảng để hình dung không gian chính xác sản phẩm.

Phân biệt bản vẽ theo tiêu chuẩn ISO và bản vẽ Nhật chủ yếu nằm ở cách bố trí hình chiếu và ký hiệu. Bản vẽ ISO thường dùng phương pháp chiếu thứ ba, hình chiếu nằm theo hướng quan sát thực tế. Trong khi đó, bản vẽ Nhật (JIS) sử dụng phương pháp chiếu thứ nhất, hình chiếu được sắp xếp theo cách nhìn từ trước, từ trên, từ trái. Nhận biết đúng tiêu chuẩn giúp tránh sai sót khi dịch chuyển hoặc gia công chi tiết.

Các ký hiệu trên bản vẽ cơ khí mang nhiều ý nghĩa quan trọng như dung sai kích thước, độ nhám bề mặt, dung sai hình học. Ví dụ, ký hiệu Ø chỉ đường kính, chữ R thể hiện bán kính. Ký hiệu ▭ biểu thị mặt phẳng, còn tam giác ngược chỉ độ nhám. Hiểu đúng các ký hiệu này giúp đảm bảo chi tiết được chế tạo đúng yêu cầu kỹ thuật và có thể lắp ráp chính xác.

Xác định gốc thiết kế giúp định vị đúng vị trí các kích thước và dung sai trên bản vẽ. Gốc thiết kế có thể là điểm, đường thẳng hoặc mặt phẳng quy ước, dùng làm cơ sở đo lường. Việc lựa chọn gốc hợp lý ảnh hưởng trực tiếp đến khả năng gia công và kiểm tra chi tiết. Gốc thường được đánh dấu bằng ký hiệu Δ hoặc ghi chú rõ trong ô dung sai hình học.

Cách Đọc Bản Vẽ Chi Tiết

Việc đọc bản vẽ chi tiết đòi hỏi phải nắm vững các nguyên tắc biểu diễn hình học như hình chiếu vuông góc, hình cắt, mặt cắt và cách bố trí các hình biểu diễn trên bản vẽ. Người đọc cần xác định mối quan hệ giữa các hình chiếu để hình dung được hình dạng không gian của chi tiết một cách chính xác, từ đó tránh được sai sót trong quá trình gia công hoặc lắp ráp.

Các ký hiệu kỹ thuật và yêu cầu kỹ thuật trên bản vẽ như độ nhám bề mặt, dung sai kích thước, dung sai hình học đóng vai trò then chốt trong việc đảm bảo tính chính xác và độ chính xác khi chế tạo. Việc hiểu đúng các ký hiệu này giúp người kỹ thuật xác định được mức độ yêu cầu về chất lượng bề mặt và sự tương thích giữa các chi tiết trong cụm lắp.

Kích thước trên bản vẽ chi tiết cần được đọc kỹ theo từng phần, bao gồm kích thước định hình, định vị và kích thước bao. Việc nắm rõ hệ thống ghi kích thước, cách đo chuẩn và thứ tự đọc kích thước giúp xác định đúng yêu cầu gia công, đặc biệt khi chi tiết có nhiều bậc, lỗ, rãnh hoặc bề mặt phức tạp.

Bản vẽ chi tiết thường đi kèm với bảng tên và ghi chú chứa thông tin về vật liệu, số lượng, tên chi tiết, ký hiệu bản vẽ và yêu cầu nhiệt luyện. Những thông tin này rất quan trọng để lựa chọn phương pháp gia công phù hợp, dự trù vật tư và đảm bảo chi tiết đạt đúng yêu cầu kỹ thuật trong thực tế sản xuất.

Cách Đọc Bản Vẽ Kỹ Thuật Xây Dựng

Để đọc bản vẽ kỹ thuật xây dựng hiệu quả, cần bắt đầu từ bản vẽ mặt bằng – đây là nền tảng giúp hình dung bố trí không gian các tầng trong công trình. Bản vẽ này thể hiện vị trí các phòng, kích thước tường, cửa và lối đi. Việc nắm rõ mặt bằng giúp xác định chức năng từng khu vực, từ đó hình thành cái nhìn tổng thể về công năng sử dụng của công trình.

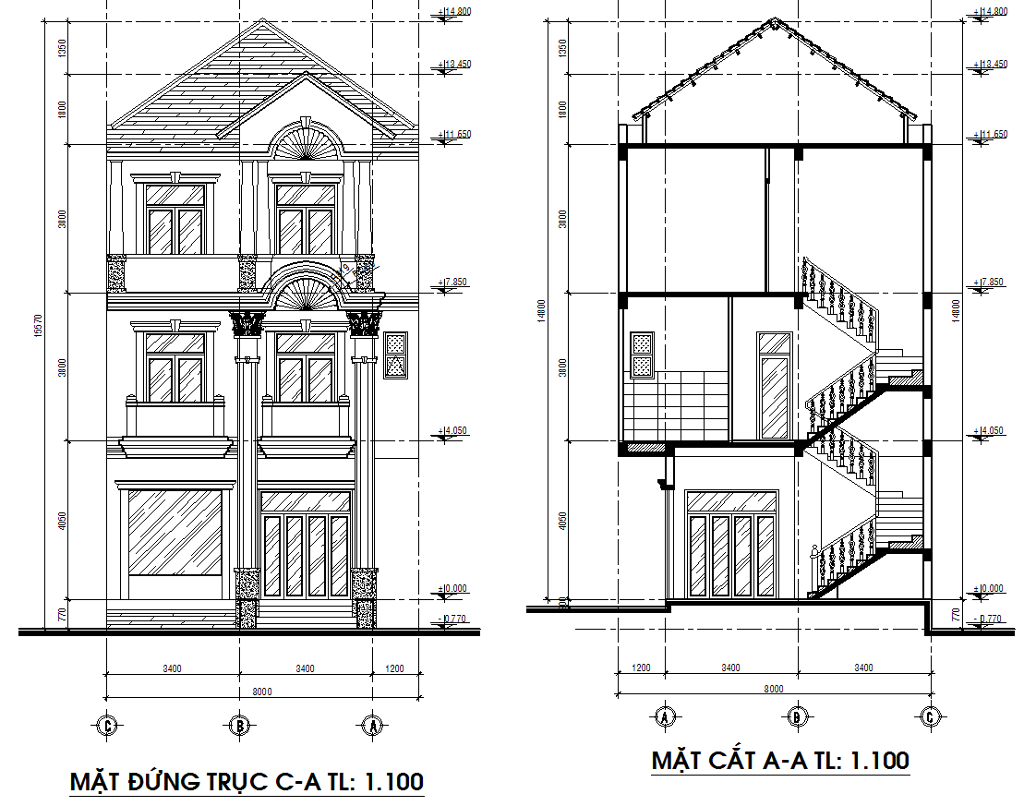

Bản vẽ mặt đứng và mặt cắt tiếp theo giúp hiểu rõ chiều cao, độ dốc và kết cấu bề ngoài của công trình. Mặt đứng thể hiện hình dáng công trình từ các phía, trong khi mặt cắt phơi bày cấu tạo bên trong như độ cao trần, sàn từng tầng. Hai loại bản vẽ này hỗ trợ đánh giá cả yếu tố thẩm mỹ lẫn kỹ thuật trong thiết kế.

Bản vẽ phối cảnh ngoại thất cung cấp hình ảnh gần thực tế về diện mạo công trình khi hoàn thiện. Đây là công cụ hữu ích để khách hàng hình dung toàn bộ công trình trong không gian thực tế, bao gồm vật liệu, màu sắc và phong cách kiến trúc. Nhờ đó, dễ dàng đưa ra điều chỉnh phù hợp trước khi thi công.

Bản vẽ kết cấu là tài liệu kỹ thuật chuyên sâu, thể hiện hệ thống cột, dầm, sàn, móng và vật liệu sử dụng. Người đọc cần chú ý đến kích thước, loại thép, khoảng cách cốt thép và các ghi chú kỹ thuật. Đây là căn cứ quan trọng để đội ngũ thi công đảm bảo độ an toàn và độ bền cho công trình theo đúng thiết kế.

Cách Đọc Bản Vẽ Kết Cấu

Để đọc bản vẽ kết cấu hiệu quả, cần hiểu rõ các ký hiệu, quy ước và tỷ lệ được sử dụng trong bản vẽ. Mỗi loại cấu kiện như dầm, cột, sàn đều được thể hiện bằng nét vẽ riêng biệt, kèm theo kích thước, khoảng cách và số lượng. Việc nhận diện chính xác các thông số này giúp nắm bắt được phương án kết cấu tổng thể và chi tiết từng bộ phận trong công trình.

Bản vẽ kết cấu thường đi kèm với bảng thống kê thép, liệt kê từng cấu kiện theo mã số, chiều dài, đường kính và khối lượng thép cần thiết. Việc đối chiếu giữa hình vẽ và bảng thống kê giúp kiểm tra độ chính xác, tránh sai sót khi triển khai thi công. Người đọc cần luyện tập thường xuyên để hình thành thói quen kiểm tra chéo giữa các phần trong bộ bản vẽ.

Hiểu được thứ tự và bố cục của bộ bản vẽ kết cấu là yếu tố then chốt để tiếp cận nhanh chóng và chính xác. Thông thường, bản vẽ được sắp xếp theo trình tự: mặt bằng kết cấu, mặt cắt dầm cột, chi tiết sàn, móng và các cấu kiện phụ trợ. Việc làm quen với bố cục này giúp người đọc dễ dàng định vị thông tin mà không bị rối khi xử lý khối lượng lớn dữ liệu.

Việc học từ chuyên gia có kinh nghiệm như Ths Ksxd Phạm Văn Lương giúp tiếp thu kiến thức một cách bài bản và dễ hiểu hơn. Các bài giảng cung cấp phương pháp tiếp cận từng bước, từ đơn giản đến phức tạp, phù hợp với cả người mới bắt đầu. Tài liệu và video hướng dẫn cụ thể giúp người học hình dung rõ ràng cách đọc và phân tích bản vẽ trong thực tế thi công.

Giáo Trình Đọc Hiểu Bản Vẽ Kỹ Thuật

Giáo trình Đọc Hiểu Bản Vẽ Kỹ Thuật trang bị nền tảng vững chắc về các tiêu chuẩn kỹ thuật trong lĩnh vực cơ khí, bao gồm cả tiêu chuẩn Việt Nam và quốc tế liên quan đến dung sai kích thước, ký hiệu vật liệu và độ nhám bề mặt. Người học được hướng dẫn chi tiết cách nhận diện các yêu cầu kỹ thuật trên bản vẽ để đảm bảo độ chính xác khi gia công và lắp ráp chi tiết.

Nội dung giáo trình tập trung vào việc giúp người học hình dung và phân tích hình dạng không gian của các chi tiết máy thông qua các hình chiếu kỹ thuật. Cách thức biểu diễn như hình cắt, mặt cắt, hình chiếu phụ được trình bày rõ ràng nhằm nâng cao khả năng tư duy hình học và đọc đúng yêu cầu thiết kế từ bản vẽ hai chiều.

Bên cạnh kiến thức lý thuyết, giáo trình tích hợp thực hành đọc bản vẽ trong môi trường kỹ thuật số, hỗ trợ người học làm quen với các phần mềm thiết kế phổ biến như AutoCAD và Solidworks. Việc kết hợp giữa bản vẽ truyền thống và công cụ kỹ thuật số giúp tăng hiệu quả học tập và ứng dụng thực tiễn trong sản xuất công nghiệp.

Tài liệu được biên soạn hướng đến đối tượng sinh viên kỹ thuật, kỹ thuật viên và người làm trong ngành cơ khí, giúp họ tiếp cận nhanh chóng và chính xác các thông tin kỹ thuật trên bản vẽ. Việc nắm vững kỹ năng đọc bản vẽ là yếu tố then chốt để đảm bảo chất lượng, an toàn và hiệu quả trong quá trình chế tạo, sửa chữa và bảo trì thiết bị.

Việc nắm vững cách đọc bản vẽ kỹ thuật, đặc biệt trong các lĩnh vực cơ khí, xây dựng và kết cấu, là nền tảng thiết yếu để tiếp cận chính xác và hiệu quả các yêu cầu kỹ thuật trong thực tiễn. Từ bản vẽ chi tiết đến bản vẽ kết cấu công trình, mỗi loại đều mang thông tin quan trọng cần được phân tích cẩn trọng thông qua các ký hiệu, tỷ lệ, hình chiếu và quy ước chuyên ngành.

Hiểu rõ giáo trình đọc hiểu bản vẽ kỹ thuật không chỉ giúp tránh sai sót mà còn nâng cao năng lực thực hiện và giám sát công việc. Hãy chủ động trau dồi kỹ năng này để tự tin hơn trong học tập và công tác kỹ thuật.
