Bản Vẽ Móng Cọc Ép Nhà Dân

Khi xây dựng nhà ở, đặc biệt là các công trình từ 2 đến 5 tầng hay nhà phố hiện đại, phần móng cọc đóng vai trò then chốt quyết định độ bền và an toàn cho cả công trình. Trong đó, bản vẽ móng cọc không chỉ là cơ sở để thi công đúng kỹ thuật mà còn giúp tối ưu hóa chi phí và thời gian.

Dù là nhà 2 tầng, 3 tầng hay cao hơn, việc có một bản vẽ cad chi tiết, chính xác đều là yếu tố không thể thiếu. Các file cad về bản vẽ móng cọc hiện nay được nhiều kiến trúc sư và chủ đầu tư tìm kiếm để tham khảo, bởi độ tiện dụng và khả năng chỉnh sửa linh hoạt, phục vụ hiệu quả cho quá trình thiết kế và thi công thực tế.

Bản Vẽ Móng Cọc Nhà 2 Tầng

Bản vẽ móng cọc nhà 2 tầng là tài liệu kỹ thuật cần thiết để triển khai xây dựng, giúp xác định chính xác vị trí, kích thước và chiều sâu của từng cọc. Các thông số như đường kính cọc, khoảng cách giữa các cọc, độ sâu ngàm vào đất và cấu tạo đài móng đều được thể hiện rõ ràng nhằm đảm bảo khả năng chịu lực và ổn định công trình.

Thiết kế móng cọc cho nhà 2 tầng thường áp dụng khi nền đất yếu hoặc có lớp đất lấp dày, đòi hỏi cọc phải xuyên qua các lớp đất yếu để tựa vào lớp đất chịu lực tốt hơn. Việc lựa chọn loại cọc bê tông cốt thép đúc sẵn hoặc cọc khoan nhồi phụ thuộc vào điều kiện địa chất và yêu cầu kết cấu, đảm bảo an toàn trong suốt quá trình sử dụng.

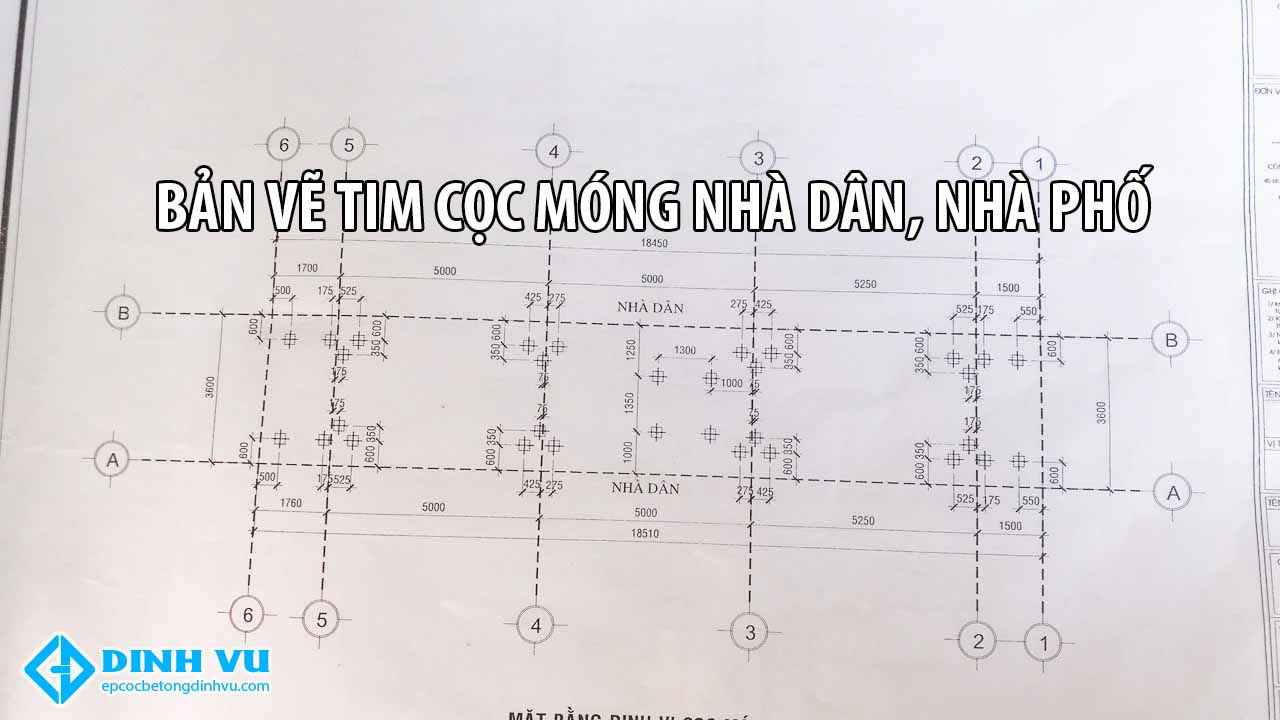

Mặt bằng bố trí móng cọc thể hiện chi tiết vị trí từng cọc trong mỗi đài, khoảng cách được bố trí từ 1,2 đến 2,5 lần đường kính cọc, tối thiểu không nhỏ hơn 750mm. Việc bố trí hợp lý giúp phân bố tải trọng đều, tránh hiện tượng lệch tâm, lún lệch và đảm bảo kết cấu phần thân được vững chắc theo đúng thiết kế kiến trúc.

Để đọc đúng bản vẽ thi công móng cọc, cần nắm rõ các ký hiệu, tỷ lệ bản vẽ và chỉ dẫn kỹ thuật đi kèm. Các lớp cấu tạo đài móng, thép chờ, chiều cao đài, cao độ đáy đài so với mặt đất tự nhiên đều phải được kiểm tra kỹ trước khi thi công, nhằm tránh sai lệch và đảm bảo độ chính xác cao trong quá trình xây dựng phần ngầm.

Bản Vẽ Cad Móng Cọc Nhà 2 Tầng

Bản vẽ CAD móng cọc nhà 2 tầng là tài liệu thiết yếu trong quá trình xây dựng công trình dân dụng, đặc biệt với nhà phố có diện tích nhỏ như 5×15,6m hay 6x12m. Hệ thống móng cọc được thể hiện chi tiết từ vị trí, kích thước đến số lượng cọc, đảm bảo tính chính xác và an toàn cho toàn bộ công trình trong suốt quá trình thi công và sử dụng về sau.

Thiết kế móng cọc cho nhà 2 tầng thường dựa trên tải trọng công trình và điều kiện địa chất thực tế. Với những khu đất nền yếu, cọc ép được lựa chọn phổ biến để truyền tải lực xuống các lớp đất sâu hơn, giúp công trình ổn định, tránh sụt lún. Bản vẽ kết cấu móng cọc thể hiện rõ độ sâu, loại cọc, khoảng cách giữa các cọc và cách bố trí đài cọc dưới chân cột.

Bản vẽ kiến trúc đi kèm thường bao gồm mặt bằng móng, mặt cắt móng, chi tiết thép và các ghi chú kỹ thuật liên quan. Việc có đầy đủ bản vẽ kiến trúc, kết cấu, điện nước giúp nhà thầu thi công thuận tiện, tránh sai sót, đảm bảo tiến độ và chất lượng xây dựng. Ngoài ra, bản vẽ còn là cơ sở để xin giấy phép xây dựng và nghiệm thu hoàn công.

Các mẫu bản vẽ nhà phố 2 tầng đang được chia sẻ rộng rãi nhằm hỗ trợ chủ đầu tư và kỹ sư tham khảo. Tuy nhiên, cần lưu ý điều chỉnh thiết kế cho phù hợp với đặc điểm hiện trường vì mỗi công trình có điều kiện thi công khác nhau. Việc tham khảo bản vẽ mẫu chỉ nên dùng làm gợi ý ban đầu trước khi thực hiện thiết kế chính thức bởi đơn vị tư vấn có chuyên môn.

Bản Vẽ Móng Cọc Nhà 3 Tầng Cad

Bản vẽ móng cọc nhà 3 tầng là thành phần quan trọng trong hồ sơ thiết kế kết cấu, giúp đảm bảo độ ổn định cho công trình trước các tải trọng lớn và tác động từ môi trường. Hệ móng cọc thường được áp dụng khi nền đất yếu, cần truyền lực xuống lớp đất sâu hơn để tránh sụt lún.

Tài liệu bản vẽ cad nhà phố 3 tầng với kích thước 5m x 18m bao gồm đầy đủ chi tiết về bố trí cọc bê tông cốt thép đúc sẵn, tiết diện vuông 250 x 250 mm, số lượng và khoảng cách giữa các cọc theo đúng tiêu chuẩn kỹ thuật. Những yếu tố này góp phần nâng cao khả năng chịu lực và độ an toàn cho phần thô công trình.

Bộ sưu tập gồm 20 file autocad miễn phí giúp kiến trúc sư và kỹ sư dễ dàng tham khảo, chỉnh sửa và triển khai trong các dự án thực tế. Việc sử dụng bản vẽ chuẩn giúp tiết kiệm thời gian thiết kế, đồng thời đảm bảo tính chính xác và khả năng thi công cao cho nhà phố 3 tầng hiện đại.

Cọc bê tông cốt thép đúc sẵn mang lại hiệu quả kinh tế và kỹ thuật cao nhờ độ bền vượt trội và khả năng thi công nhanh chóng. Khi kết hợp với bản vẽ móng cọc được thể hiện rõ ràng trong phần mềm Autocad, công trình sẽ có nền tảng vững chắc, chịu được tải trọng lớn và biến dạng do điều kiện địa chất phức tạp.

Bản Vẽ Móng Cọc Nhà Phố

Bản vẽ móng cọc nhà phố là tài liệu kỹ thuật quan trọng giúp định vị chính xác vị trí các cọc trong hệ thống móng, đảm bảo tải trọng công trình được truyền xuống nền đất ổn định. Với nhà phố 5x20m, việc bố trí cọc khoan nhồi cần tính toán kỹ lưỡng để phù hợp với chiều sâu đất yếu và sức chịu tải yêu cầu, thường dao động từ 20 đến 30 cọc tùy theo tải trọng công trình và điều kiện địa chất.

Hệ thống móng cọc ép hay cọc khoan nhồi đều cần được thể hiện rõ trong bản vẽ với đầy đủ thông số như đường kính cọc, chiều dài, khoảng cách giữa các cọc và cao độ đài móng. Bản vẽ cũng phải thể hiện chi tiết thép gia cố, mác bê tông sử dụng và cách nối cọc đảm bảo liên kết chắc chắn, từ đó nâng cao độ an toàn và tuổi thọ công trình nhà phố nhiều tầng.

Việc tham khảo mẫu bản vẽ móng cọc giúp chủ nhà và kỹ sư nắm bắt được cách bố trí hợp lý, tránh sai sót trong thi công thực tế. Đặc biệt với nhà phố có diện tích hẹp như 5x20m, việc tối ưu vị trí cọc và đài móng giúp tận dụng diện tích xây dựng, đồng thời đảm bảo không ảnh hưởng đến các công trình liền kề trong quá trình thi công ép cọc hoặc khoan nhồi.

Bản vẽ kết cấu móng cọc còn là cơ sở để các bên thi công, giám sát và nghiệm thu công trình làm việc chính xác theo thiết kế. Một bản vẽ chuẩn cần đi kèm với thuyết minh kỹ thuật, tải trọng tính toán và các yêu cầu về vật liệu, thi công, đặc biệt với nhà phố 5 tầng phong cách tân cổ điển có tải trọng lớn hơn nhà phố hiện đại thông thường.

Bản Vẽ Móng Cọc Nhà 5 Tầng

Bản vẽ móng cọc nhà 5 tầng đòi hỏi sự chính xác cao trong thiết kế và thi công, đặc biệt khi áp dụng cho công trình nhà phố 5x20m với tải trọng lớn. Hệ thống móng cọc khoan nhồi giúp truyền lực xuống lớp đất chịu lực sâu, đảm bảo ổn định cho toàn bộ công trình, phù hợp với khu vực có nền đất yếu như đô thị.

Việc lựa chọn loại móng phù hợp như móng cọc hay móng băng phụ thuộc vào nhiều yếu tố như tải trọng công trình, đặc điểm địa chất và chiều sâu tầng hầm. Với nhà 5 tầng kết hợp văn phòng, móng cọc khoan nhồi thường được ưu tiên nhờ khả năng chịu lực tốt và giảm nguy cơ lún lệch sau khi hoàn thiện.

Hệ móng cọc cho nhà phố 5 tầng tại Quận 7 có kích thước 10x20m, được thiết kế đồng bộ cùng tầng hầm, đảm bảo độ bền và an toàn khi sử dụng. Quá trình nghiệm thu và đổ bê tông dầm sàn móng với diện tích lên đến 200m2 được thực hiện cẩn trọng, theo đúng quy trình kỹ thuật để đảm bảo liên kết vững chắc giữa các bộ phận kết cấu.

Thi công móng cọc cho công trình nhà ở kết hợp văn phòng hiện đại yêu cầu sự giám sát chặt chẽ và tuân thủ tiêu chuẩn kỹ thuật. Từ khâu khoan tạo lỗ, đặt cốt thép đến đổ bê tông, mọi công đoạn đều ảnh hưởng trực tiếp đến chất lượng và độ ổn định lâu dài của ngôi nhà, nhất là khi xây dựng trên nền đất có tải trọng lớn và độ biến động cao.

File Cad Bản Vẽ Móng Cọc

File CAD bản vẽ móng cọc là tài liệu kỹ thuật quan trọng trong quá trình thiết kế và thi công công trình xây dựng, đặc biệt là với các công trình nhà phố và cao tầng. Bản vẽ cung cấp đầy đủ thông tin về bố trí cọc, kích thước, khoảng cách và chiều dài cọc, giúp kỹ sư và nhà thầu dễ dàng triển khai thực tế tại hiện trường.

Bản vẽ móng cọc bê tông cốt thép được thiết kế chi tiết với cọc tiết diện vuông 250 x 250mm, phù hợp với nhiều loại công trình có tải trọng trung bình đến lớn. Cọc BTCT đúc sẵn đảm bảo độ chính xác cao, tăng hiệu quả thi công và rút ngắn thời gian hoàn thiện phần móng, phù hợp với điều kiện địa chất tại các khu vực đô thị như TP.HCM.

File CAD nhà phố tại Quận 6, TP.HCM với diện tích 4×19,5m, 5 tầng là ví dụ điển hình về việc ứng dụng móng cọc trong xây dựng nhà ở dân dụng. Bản vẽ thể hiện rõ cách bố trí hệ cọc đều theo lưới, tính toán lực ép cọc và liên kết giữa đài móng với cọc, đảm bảo sự ổn định cho toàn bộ công trình.

Việc sử dụng bản vẽ CAD giúp việc chỉnh sửa, chia sẻ và in ấn trở nên thuận tiện hơn rất nhiều. Các lớp (layer) trong file được phân chia rõ ràng theo từng phần như cốt thép, bê tông, kích thước, ghi chú, giúp người dùng dễ dàng thao tác và tích hợp vào hồ sơ thiết kế tổng thể một cách chuyên nghiệp và hiệu quả.

Bộ bản vẽ móng cọc cho các công trình từ nhà phố đến nhà 2-5 tầng là tài liệu kỹ thuật quan trọng, đảm bảo nền tảng vững chắc và an toàn cho toàn bộ công trình. Với định dạng CAD, các bản vẽ này dễ dàng chỉnh sửa, triển khai và ứng dụng cho nhiều loại hình công trình dân dụng khác nhau. Việc tham khảo và sử dụng đúng các file bản vẽ chuyên nghiệp giúp tối ưu hóa quá trình thi công, tiết kiệm thời gian và chi phí xây dựng. Hãy tải và áp dụng ngay các bản vẽ phù hợp để đảm bảo chất lượng công trình từ những bước đầu tiên.
