Khi bắt tay vào xây dựng hoặc cải tạo một công trình, việc hiểu rõ bản vẽ xây dựng chính là bước đầu tiên và cũng là rất quan trọng. Chắc hẳn nhiều bạn sẽ thấy những bản vẽ này rất phức tạp, với đầy đủ ký hiệu và chi tiết mà không phải ai cũng dễ dàng nắm bắt. Đừng lo, bài viết này sẽ hướng dẫn bạn cách đọc các loại bản vẽ xây dựng cơ bản một cách đơn giản và dễ hiểu, từ bản vẽ móng nhà cho đến bản vẽ kết cấu, cơ khí, và nhiều hơn nữa. Hãy cùng khám phá để trở thành người “thông thạo” trong thế giới của những bản vẽ xây dựng nhé!

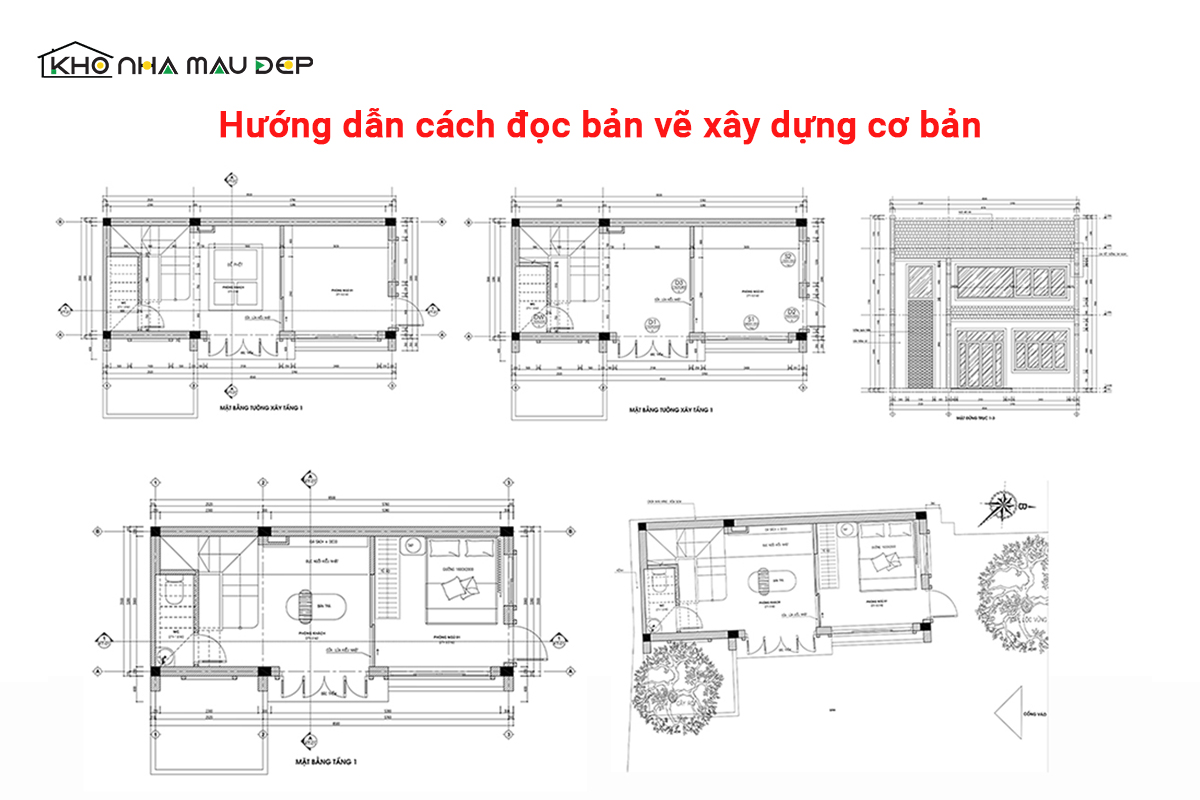

Cách Đọc Bản Vẽ Xây Dựng
Đọc bản vẽ xây dựng kiến trúc không phải là chuyện quá phức tạp, nhưng nếu bạn nắm vững một số bước cơ bản, mọi thứ sẽ trở nên dễ dàng hơn nhiều. Đầu tiên, hãy bắt đầu với bản vẽ mặt bằng tổng. Đây là nơi bạn có thể hình dung được cấu trúc tổng thể của công trình, từ vị trí các phòng ốc cho đến các khu vực chức năng.
Tiếp theo, bản vẽ mặt đứng sẽ giúp bạn hiểu hơn về chiều cao cũng như hình dạng của công trình. Sau đó, đến bản vẽ mặt cắt, nơi mà bạn sẽ thấy được các chi tiết bên trong, từ kết cấu đến vật liệu sử dụng. Cuối cùng, đừng quên tham khảo bản vẽ phối cảnh, giúp bạn có cái nhìn trực quan về toàn bộ công trình trong không gian ba chiều.
Một điểm quan trọng nữa là bạn cần hiểu các ký hiệu và tỷ lệ trên bản vẽ. Các ký hiệu như L (chiều dài), W (chiều rộng), H (chiều cao) là rất cần thiết để bạn có thể nắm rõ thiết kế. Nếu bạn gặp khó khăn, hãy tham khảo các nguồn hướng dẫn chi tiết hoặc tìm đến các chuyên gia để được hỗ trợ thêm. Chúc bạn thành công trong việc đọc và hiểu bản vẽ xây dựng!
Cách Đọc Bản Vẽ Móng Nhà
Khi đọc bản vẽ móng nhà, việc đầu tiên bạn cần làm là nắm bắt các tỷ lệ được sử dụng. Ví dụ, tỷ lệ 1:150 hoặc 1:100 thường áp dụng cho các công trình nhỏ, trong khi tỷ lệ 1:75 hay 1:25 thường thấy ở những công trình lớn hơn. Bắt đầu quá trình đọc từ bản vẽ mặt bằng tổng để hình dung một cách tổng quát vị trí của móng trong toàn bộ công trình.
Sau đó, bạn hãy chuyển sang bản vẽ phối cảnh để có cái nhìn trực quan hơn về thiết kế. Một điều quan trọng là cần hiểu các thông số cơ bản trong bản vẽ thiết kế. Đối với móng bê tông cốt thép, có ba loại chính là móng đơn, móng cọc và móng băng.
Khi xem bản vẽ mặt cắt của móng băng, bạn cần chú ý đến cao độ và các thông số cụ thể, chẳng hạn như chiều cao 600mm của móng, trong đó bao gồm 250mm cho thân móng và 250mm cho phần vuốt lên. Việc chú ý đến các ký hiệu và hệ thống mã hóa trên bản vẽ cũng sẽ giúp bạn hiểu rõ hơn các điểm quan trọng trong thiết kế.
Cách Đọc Bản Vẽ Chi Tiết
Đọc bản vẽ chi tiết là một kỹ năng quan trọng trong ngành cơ khí. Để hiểu hình dáng và đặc điểm của chi tiết, trước hết bạn cần bắt đầu từ khung tên. Khung tên không chỉ hiển thị tên chi tiết mà còn cung cấp thông tin về vật liệu, số bản vẽ và tỉ lệ, giúp bạn nắm rõ yêu cầu kỹ thuật.
Sau khi đã nắm bắt được thông tin từ khung tên, bước tiếp theo là đọc hình biểu diễn. Có thể là hình chiếu, mặt cắt hoặc phối cảnh. Những hình ảnh này giúp hình dung chính xác hơn về chi tiết. Tiếp theo, đọc kích thước là một bước không thể thiếu, giúp bạn hiểu rõ các tỷ lệ và kích thước cụ thể của từng phần.
Cuối cùng, đừng quên xem xét yêu cầu kỹ thuật. Đây là nơi bạn sẽ tìm thấy những chỉ dẫn quan trọng về quy trình sản xuất hay xử lý chi tiết. Hãy nhớ rằng, để đọc bản vẽ một cách hiệu quả, bạn nên đọc đi đọc lại nhiều lần và luôn giữ ký hiệu, chú thích bên cạnh để tra cứu khi cần. Việc này sẽ giúp bạn tự tin hơn trong việc hiểu và áp dụng bản vẽ vào thực tế.
Cách Đọc Bản Vẽ Kết Cấu
Để đọc bản vẽ kết cấu một cách nhanh chóng và chính xác, điều quan trọng là nắm rõ từng bộ phận của kết cấu thép thể hiện trong bản vẽ. Bạn sẽ thấy rằng bản vẽ kết cấu bao gồm nhiều chi tiết mà nếu không chú ý, có thể dẫn đến hiểu sai hoặc bỏ sót thông tin quan trọng. Trước tiên, hãy tìm hiểu về từng bộ phận của bản vẽ, từ cốt chịu lực đến cốt phân bố và các phần phụ khác.
Khi bạn đã quen với các ký hiệu và nét vẽ được sử dụng, việc đọc bản vẽ sẽ dễ dàng hơn rất nhiều. Ví dụ, cốt chịu lực thường được thể hiện bằng nét liền đậm, trong khi cốt phân bố thì có cách thể hiện khác. Nếu bạn là người mới bắt đầu tìm hiểu, một video hướng dẫn như của Ths Ksxd Phạm Văn Lương có thể đem lại nhiều giá trị.
Ngoài ra, đừng quên chú ý đến các chi tiết nhỏ như cao độ móng, vị trí lỗ nhúng và sự khác biệt trong kiểu dáng của chúng. Những yếu tố này không chỉ quan trọng trong việc thực hiện xây dựng mà còn ảnh hưởng đến chất lượng và độ bền của công trình. Hãy xem bản vẽ như một tài liệu mô tả chi tiết quy trình xây dựng, và từng nét vẽ chính là một phần trong bức tranh tổng thể.
Cách Đọc Bản Vẽ Cơ Khí
Để đọc hiểu bản vẽ cơ khí một cách thành thạo, bước đầu tiên là giải mã các hình chiếu. Bạn cần xem xét kỹ lưỡng từng hình chiếu, tìm hiểu sự liên quan giữa chúng và các thông tin tổng quan được thể hiện trong khung tên. Điều này giúp bạn nắm được mục đích và nội dung chính của bản vẽ.
Sau khi đã hiểu rõ các hình chiếu, bước tiếp theo là xác định kích thước chi tiết. Những thông tin kích thước này rất quan trọng, giúp bạn biết được tầm vóc và tỷ lệ của từng bộ phận trong sản phẩm. Đồng thời, việc nắm vững các ký hiệu như bề mặt gia công, độ nhám hay độ chính xác cũng là điều cần thiết để đảm bảo chất lượng sản phẩm cuối cùng.
Cuối cùng, bạn cần đọc hiểu các yêu cầu kỹ thuật của chi tiết. Điều này bao gồm việc phân tích và vận dụng kiến thức về các loại bản vẽ, tiêu chuẩn kỹ thuật khác nhau. Khi đã trang bị đủ kiến thức, bạn sẽ thấy việc đọc bản vẽ cơ khí trở nên thú vị và dễ dàng hơn rất nhiều.
Cách Đọc Bản Vẽ Ngành Gỗ
Khi đọc bản vẽ ngành gỗ, việc hiểu và phân biệt các loại nét vẽ là rất quan trọng. Đầu tiên, nét liền đậm thường được dùng để thể hiện những đường bao thấy, tức là những phần mà chúng ta có thể nhìn thấy rõ ràng trong thiết kế. Điều này giúp bạn dễ dàng xác định hình dáng và kích thước của các chi tiết.
Ngoài ra, ký hiệu đo chiều dài thường được biểu hiện bằng một đường thẳng với hai mũi tên ở hai đầu, cho biết kích thước chiều dài của các vật thể vẽ trong bản thiết kế. Tương tự, ký hiệu đo chiều rộng cũng có cách thể hiện tương tự, giúp bạn hình dung rõ hơn về không gian mà nội thất sẽ chiếm dụng.
Việc nắm vững cách đọc bản vẽ thiết kế nội thất không chỉ hỗ trợ chủ nhà và nhà thiết kế làm việc ăn ý hơn mà còn nâng cao tính sáng tạo. Khi hiểu rõ các chi tiết trong bản vẽ, bạn sẽ dễ dàng chia sẻ ý tưởng và cùng nhau tạo nên không gian sống hoàn hảo.
Cách Đọc Bản Vẽ Xây Dựng Cầu Đường
Khi đọc bản vẽ xây dựng cầu đường, việc chú ý tới các chi tiết kết cấu nhỏ là cực kỳ quan trọng. Những yếu tố như bu lông, đinh vít, hay mối hàn thường bị xem nhẹ, nhưng chúng lại quyết định đến sự vững chắc của công trình. Nếu không nắm rõ các chi tiết này, bạn rất dễ gặp phải sự cố nghiêm trọng trong quá trình thi công.
Để đọc bản vẽ một cách hiệu quả, trước hết bạn cần hiểu rõ các ký hiệu và thông điệp được thể hiện. Nhiều người đã gặp phải vấn đề vì không hiểu đúng ý nghĩa của các ký hiệu, dẫn đến công việc bị chậm trễ hoặc sai sót. Do đó, việc xác định các loại bản vẽ và tham khảo bảng chú giải ký hiệu là bước đầu tiên quan trọng không thể bỏ qua.
Chắc chắn rằng bạn hiểu cốt chịu lực, cốt phân bố và cách vẽ các đường nét khác nhau để có cái nhìn tổng quan hơn về kết cấu công trình. Cuối cùng, hãy xem việc đọc bản vẽ không chỉ là việc quan sát hình ảnh, mà là một nghệ thuật phân tích kỹ lưỡng các yêu cầu kỹ thuật và khối lượng công việc.
Hy vọng rằng qua bài viết này, bạn đã có cái nhìn tổng quát và sâu sắc hơn về cách đọc bản vẽ xây dựng cùng những loại bản vẽ cụ thể như móng, chi tiết và kết cấu. Việc hiểu rõ các ký hiệu và trục trong bản vẽ không chỉ giúp bạn trở thành một người đọc bản vẽ thành thạo mà còn trang bị cho bạn những kiến thức cần thiết trong quá trình thực hiện các công trình xây dựng. Hãy nhớ rằng, dù bạn là một nhà thầu, kỹ sư hay chỉ đơn giản là một người đam mê xây dựng, việc biết cách đọc và phân tích bản vẽ một cách chính xác sẽ là chìa khóa mở ra cánh cửa thành công cho dự án của bạn. Chúc bạn luôn tiến bộ và đạt được những dự định của mình trong lĩnh vực xây dựng!
